一、總體介紹

QuikSep SC簡易層析系統設計全面符合cGMP，采用德國QuattroFlow隔膜泵，控制界面采用彩色觸摸屏，顯示泵速等信息，可根據用戶定制需求，采用靈活多變的配置，可采集多達8路模擬信號，由專用軟件進行控制。

? ???? ?

二、產品特點

1）系統主界面

主界面直觀形象，便于操作，其分為系統功能區、過程控制區及狀態顯示區，實時記錄參數變化，并生成圖譜。

? ? ? ?

2）多種控制模式

????調速模式：當沒有連接流量計時，系統一般運行該模式，輸入泵速百分比，即可實現流量的隨意調節。

????恒流模式：若連接流量計，則可以選擇該模式，通過流量計的反饋，從而精確控制系統的流量。
? ??恒壓模式：若連接壓力傳感器，則可設定恒壓模式，通過壓力傳感器的實時反饋，精確控制壓力，從而縮短工藝時間、節省人工成本，提高工藝的可控性和可重復性，且有效降低安全風險。

?? ? ?

3）多達8路傳感器采集通道

系統提供8路傳感器通道，可接受4~20mA及-10V~+10V的信號輸入，可連接絕大部分類型的傳感器，比如：壓力、溫度、流量、電導、pH、UV等。

? ?

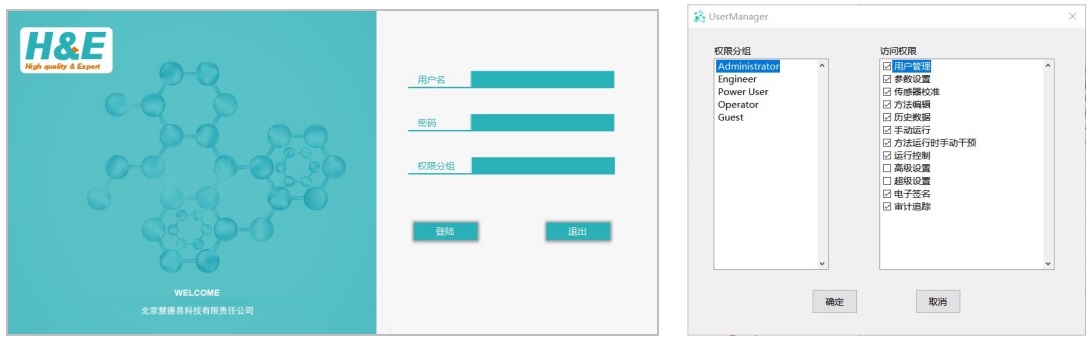

4）權限管理功能

系統采用五級用戶管理權限，可對用戶權限進行自定義分配，并可在運行中更換用戶（便于交接班）。

? ??

5）審計追蹤及電子簽名功能

完善的審計追蹤及電子簽名功能，符合cGMP法規要求。?

? ?

6）結果分析及數據存儲功能

實時保存數據，即使斷電，數據也不會(huì )丟失；可對圖譜進行柱效分析，并可手動調節基線；實時記錄系統日志及方法信息，并可進行曲線對比，便于追溯。?

? ? ?

7）可自定義生成PDF報告

通過向導，可方便生成規范的層析結果報告，便于拷貝及數據整理。

? ?

三、主要器件

1）隔膜泵

低剪切力，輸送生物活性物質不失活；無脈沖，噪聲??；故障率低；多種規格可選：可根據實際需要，選擇最大流速為1 L/min、3 L/min、10 L/min、20 L/min等各種規格。

? ??

2）四通閥

系統采用手動四通閥控制流路，可切換柱位的正向、反向和旁路，以及氣泡陷阱的在線和旁路。四通閥接液材質為PTFE和316L不銹鋼。

? ? ?

3）檢測器

UV檢測器采用進口器件，單波長（280nm）或可變雙波長，保證良好的精度及穩定性。

壓力傳感器采用國際知名品牌，精度高，可為填料和系統泵提供完善的保護。

pH/電導采用國際知名品牌，可進行在線校準。

? ?
